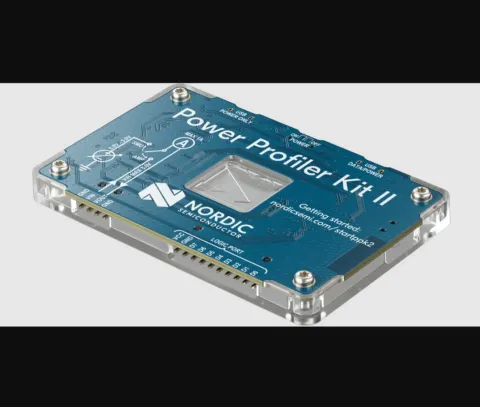

NRF-PPK2, Power Profiler Kit II, Ағымдағы өлшеу құралы, Nordic Development Kit

Сипаттама

Power Profiler Kit II (PPK2) - ендірілген шешімдерде токты өлшеу және қуат тұтынуды оңтайландыру үшін пайдалануға оңай құрал. PPK2 қосқыштарын кез келген Nordic DK тақтасына немесе арнайы тақтаға жеке құрылғы ретінде қосуға болады, бұл қосымша жинақтарға немесе отладчиктерге қажеттілікті жояды. PPK2 көз және амперметр режимдерін қолдайды. • 200 мА-дан 1 А-ға дейінгі ток өлшеу диапазоны, ажыратымдылығы 100 мА-дан 1 мА-ға дейін • Көз режимі және амперметр режимі • Көз режимі шығыс кернеуі 0,8 В-тан 5 В-қа дейінгі және тогы 1 А болатын кіріктірілген бағдарламаланатын реттегішті қамтиды • 100 кбит/с дискретизация жылдамдығы (алдыңғы буынға қарағанда 10 есе жоғары) • Жеке блок • Арзан логикалық анализаторды қолдау үшін 8 сандық кіріс • Арнайы тақталардан басқа, барлық Nordic DKS модельдерінде лезде және орташа ток өлшеу • nRF connect қуат профилінің жұмыс үстелі қолданбасы арқылы қолдау көрсетіледі • Әрі қарай өңдеу үшін өлшеу деректерін экспорттау
