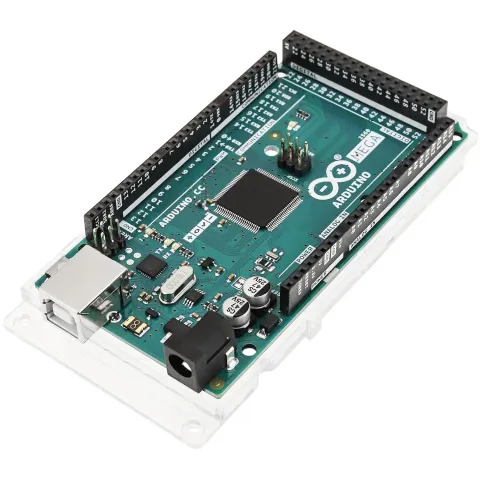

A000067, ATmega2560 негізіндегі бағдарламаланатын контроллер; I2C, SPI, UART, түйреуіш жолақтары

Описание

Arduino Mega 2560 - Arduino Uno-ның жетілдірілген нұсқасы. Жетілдірілген ATmega2560 чипіне негізделген тақтада компьютермен және басқа құрылғылармен байланысу үшін көбірек түйреуіштер және аппараттық сериялық порттар саны көп. Бұл ең соңғы модель: алдыңғы Mega 2560 және Mega 1280 ауыстыратын Arduino Mega 2560 Rev3. Тақта кішігірім туыстарымен және қалқандарымен мүмкіндігінше үйлесімді болу үшін жасалған. Тақтаның сол жағы орналасуы мен функциясы бойынша түйреуіш конфигурациясы бойынша Arduino Uno-мен бірдей. Бұл Arduino Mega 2560 мүмкіндіктері жеткіліксіз болған жағдайда Arduino Uno-ны оңай алмастыра алатынын білдіреді. Ерекшелік - I2C хаттамасы арқылы басқа құрылғылармен байланысу үшін қолданылатын 20 және 21 түйреуіштер. Негізгі модельде олар 4-ші және 5-ші контактілермен біріктірілген. Қуат көзі, кернеуді бөлу, USB қорғанысы және өзара әрекеттесу принциптері негізгі модельге ұқсас. Техникалық сипаттамалары: - ATmega2560 микроконтроллері; - Қоректендіру кернеуі 5В; - Кіріс кернеуі (ұсынылады) 7-12В; - Кіріс кернеуі (максималды) 6-20В; - Сандық енгізу/шығару 54 желі (оның 14-і = PWM); - Аналогтық кіріс 16 желі; - Кіріс/шығару желілеріндегі тұрақты ток 40мА; - 3,3В желісіндегі тұрақты ток 50мА; - Флэш-жад 256кВ, оның 4 кВ жүктеуші үшін қолданылады; - SRAM жады 8кВ; - EEPROM жады 4кВ; - Тактілі жиілік 16МГц. жасырыну Техникалық параметрлер Тақта түрі Бағалау платформасы Мазмұны Басқарма(лар) Негізгі процессор AVR ECCN EAR99 HTSUS 8471.50.0150 Интерконнект жүйесі Arduino MEGA R3 Shield Ылғалға сезімталдық деңгейі (MSL) 1 (шектеусіз) Орнату түрі Түзетілді Пакет Қорап Платформа Arduino Mega2560 RoHS мәртебесі RoHS сәйкес келеді Сериялар AVR® ATmega -> Ұсынылған бағдарламалау ортасы Ардуино Түрі 8-биттік MCU Пайдаланылған интегралдық схема / бөлшек ATmega2560 Жинақтардың жіктелуі Даму кеңесі Процессордың бөлшек нөмірі Atmega 2560 Өнім атауы Mega 2560 нұсқасы 3 Қайта қарау V3 Салмағы, г 62.8
